Sterrenwijzer overzicht
| Afkortingen | |
|---|---|
| ho | hout |
| ku | kunststof |
| me | metaal |
| dbi | deur naar binnen draaiend |
| dbu | deur naar buiten draaiend |
| rbi | raam naar binnen draaiend |
| rbu | raam naar buiten draaiend |
| sch | schuifraam /-deur |
Hang- en sluitwerk voor dak en gevelelementen (BRL 3104)
SKG-IKOB productcertificaat
| Nummer | 458.211.01 Bekijk kwaliteitsverklaring (NL) Bekijk kwaliteitsverklaring (ENG) |
| Montagevoorschriften | |
| Productafbeeldingen | |
| Bedrijf |
Hautau GmbH Wilhelm Hautau Straße 2 D-31691 Helpsen Tel: +49 (0) 5724 3930 E-mail: info@hautau.de | Website: www.hautau.de |
| Afgiftedatum | 15-07-2019 |
| Productsoort | meerpuntsslot |

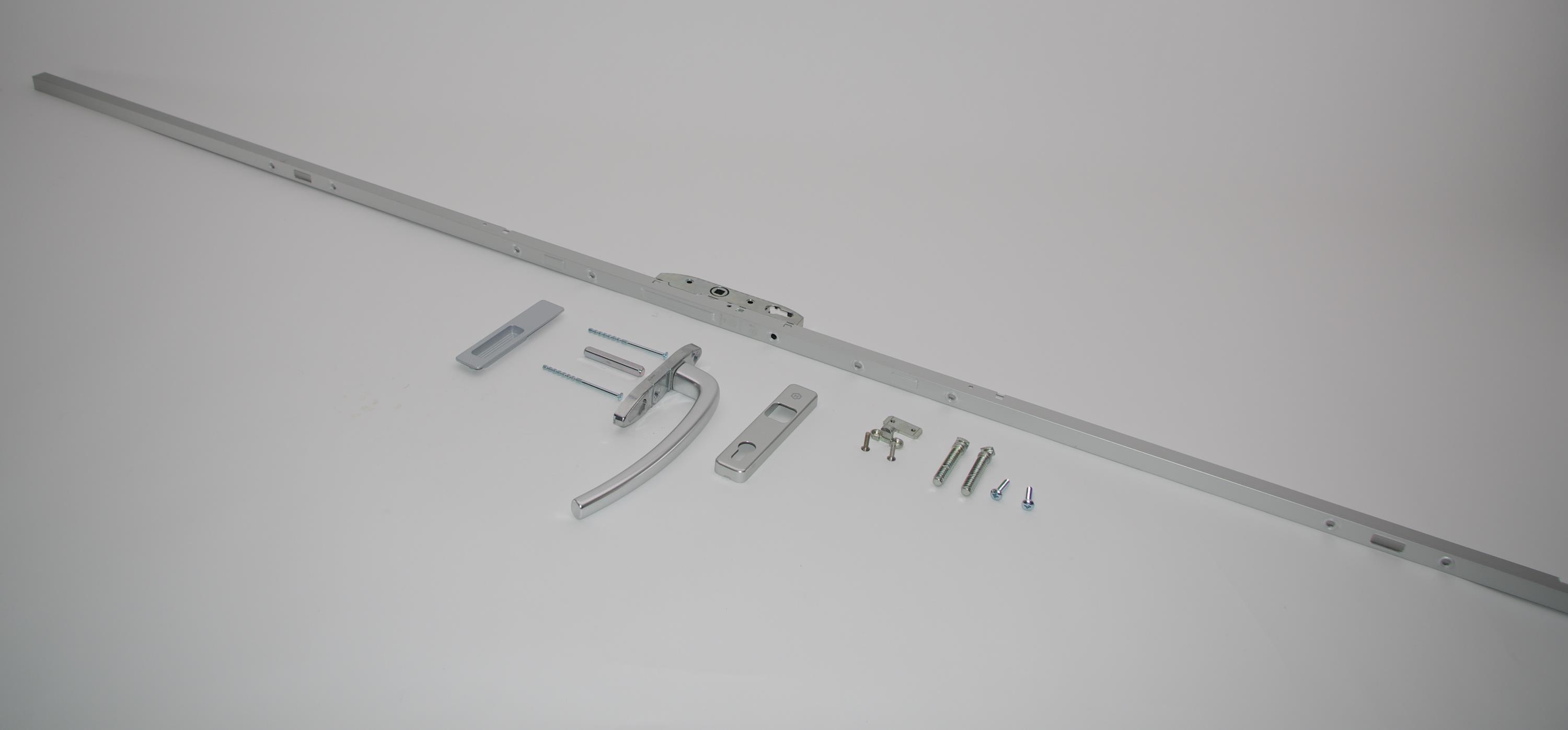

| Productnaam | (hef)schuifdeurslot, evt. elektro-mechanisch |
| Uitvoering | 1 profiel met 1 bedieningspunt voor 2 of 3 sluitnokken |
| Systeem | elektrisch- OF kruk bediend kruk bediening afsluitbaar d.m.v. 17 mm profielcilinder PC: 69 mm DM: 27,5 / 37,5 mm |
| Materiaal | voorplaat: aluminium geanodiseerd slotkast en sluitnokken: staal verzinkt |
| Afmeting | voorplaat: div. lengte, afh. van vleugel hoogte x22x22 mm slotkast: 185x30x21 mm |
| Bevestiging | voorplaat in hout: 5x60 mm in kunststof en aluminium: 4,8x60 mm nokken in hout: 12x60 mm houtdraad nokken in kunststof: 2X 4,8 door 1 wand staal versterking van = 1,5 mm nokken in aluminium: 2X 4,8 door 2 wanden van = 2 mm |
| Klasse | ** |
| Montagevoorschrift | Middels QR code op de verpakking: HS 200 , HS 330(E) , HS 440 , HS Comfort Drive: 03/2018 237011D S 200 , S 300 : 11/2016 500528 |
| Bediening | Mechanische en elektronische bediening |
| Oude klasse | * |
| Artikelnummer(s) | ATRIUM: (H)S 200, (H)S 250 slim, (H)S 400 slim, (H)S 330, (H)S 440, HS comfort drive |
| Productlogo(s) | HAUTAU |
| Geschikt voor toepassing | Hout, Kunststof, Metaal, Schuifraam of -deur |
| Toepassing | div. toepassingsschema's in combi met middenstijl beveiliger |
| PKVW-lijst L1 (BB) | J - Sluitwerk voor schuifdeuren en schuiframen |
