Sterrenwijzer overzicht
| Afkortingen | |
|---|---|
| ho | hout |
| ku | kunststof |
| me | metaal |
| dbi | deur naar binnen draaiend |
| dbu | deur naar buiten draaiend |
| rbi | raam naar binnen draaiend |
| rbu | raam naar buiten draaiend |
| sch | schuifraam /-deur |
Hang- en sluitwerk voor dak en gevelelementen (BRL 3104)
SKG-IKOB productcertificaat
| Nummer | 412.651.10 Bekijk kwaliteitsverklaring (NL) Bekijk kwaliteitsverklaring (ENG) |
| Montagevoorschriften | |

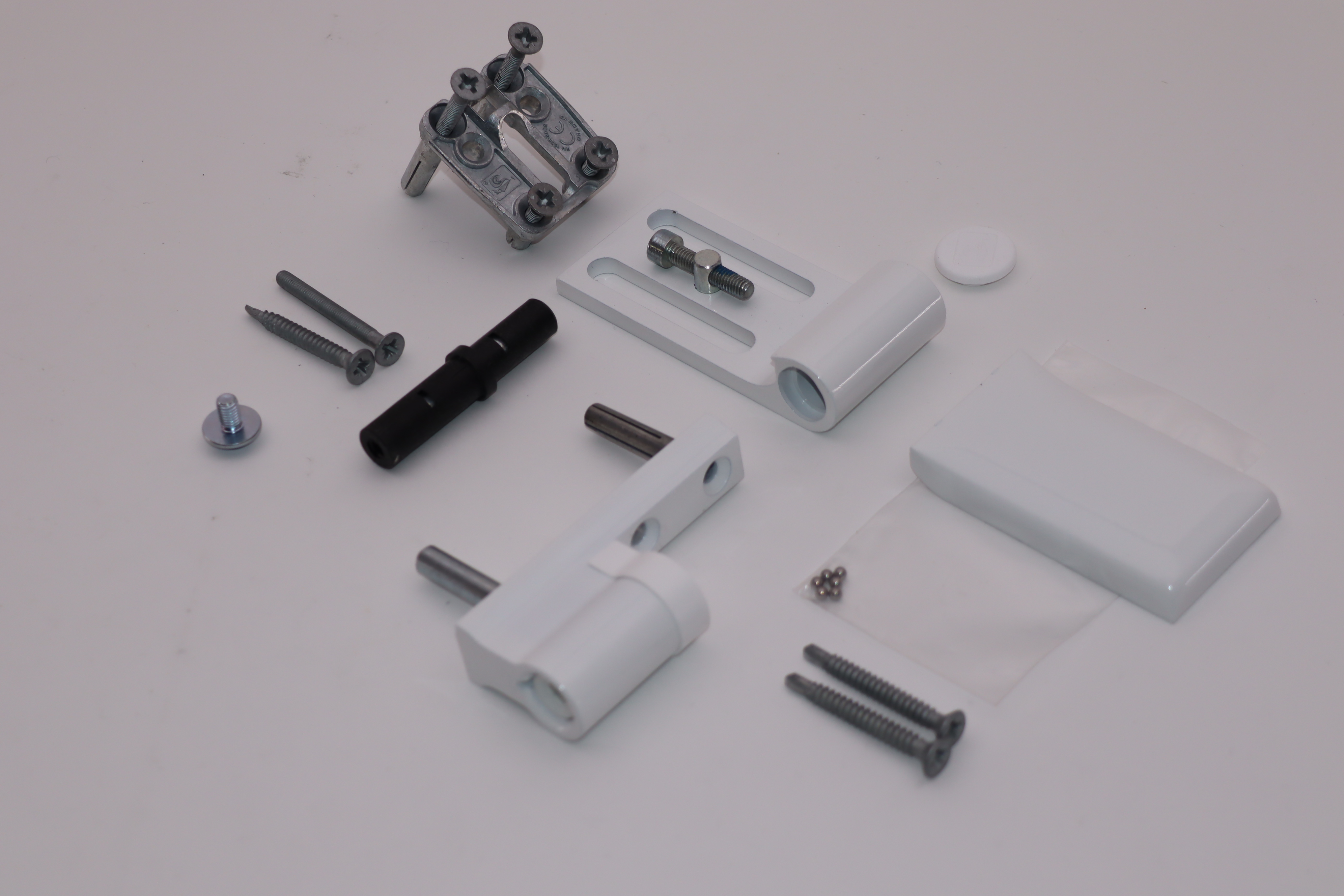

| Productafbeeldingen | |
| Bedrijf |
Dr Hahn GmbH & Co KG Trompeterallee 162-170 D-41189 Mönchengladbach Tel: +49 (0) 2166 9543 E-mail: vertrieb@dr-hahn.de | Website: www.dr-hahn.de |
| Afgiftedatum | 18-05-2020 |
| Productsoort | scharnier |
| Productnaam | opbouwpaumelle |
| Uitvoering | 2 delen, kozijn-deel en vleugel-deel |
| Systeem | opbouw |
| Materiaal | kozijn-/ en vleugeldeel: aluminium gelakt |
| Afmeting | kozijn-deel: 86x40,5/42/45x15 OF 20(fix) mm vleugel-deel: 103x48x24 mm |
| Bevestiging | in staal verstijving min. 1,5 mm, kozijn-deel: 2X 6x40 mm metaal parker OF 1X5,5x45mm boorschroef zelftappend + 1x fix bevestiging vleugel-deel: 2 OF 4X 6x40(ten minste 2, 1-toers) + 2X 5x25 mm OF 2x fix bevestiging |
| Klasse | ** |
| Montagevoorschrift | Middels QR code op de verpakking: K600Z0115 / 03-2018 |
| Bediening | N.v.t. |
| Oude klasse | * |
| Artikelnummer(s) | P206_x004/09/55 + K200E0021 (pen buiten draaiend) P207_x(F)04/09/11/34/55 + K200E0021 (pen buiten draaiend) |
| Productlogo(s) | HAHN |
| Geschikt voor toepassing | Deur naar binnen draaiend, Deur naar buiten draaiend, Kunststof |
| Toepassing | met zaagbestendige pen bij een naar buiten draaiende deur |
| PKVW-lijst L1 (BB) | N - Hangnaadbeveiligers en scharnieren |
