Sterrenwijzer overzicht
| Afkortingen | |
|---|---|
| ho | hout |
| ku | kunststof |
| me | metaal |
| dbi | deur naar binnen draaiend |
| dbu | deur naar buiten draaiend |
| rbi | raam naar binnen draaiend |
| rbu | raam naar buiten draaiend |
| sch | schuifraam /-deur |
Hang- en sluitwerk voor dak en gevelelementen (BRL 3104)
SKG-IKOB productcertificaat
| Nummer | 423.642.01 |
| Montagevoorschriften | |
| Productafbeeldingen | |
| Bedrijf |
Allegion Netherlands B.V. Energiestraat 2 3903 AV Veenendaal Tel: +31 (0)318 536 111 E-mail: info.axa.home@allegion.com | Website: www.axahomesecurity.com |
| Afgiftedatum | 16-12-2020 |

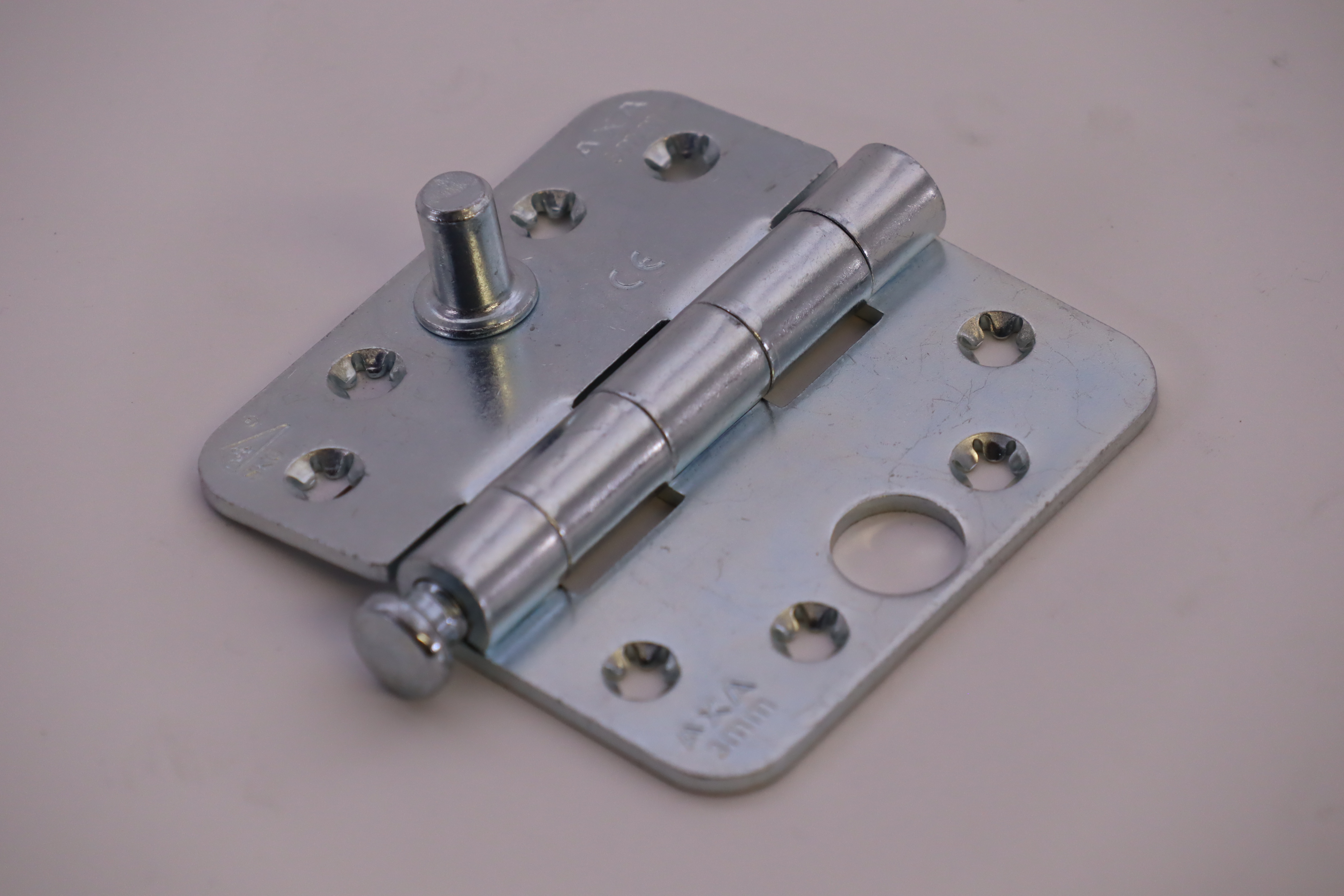

| Productsoort | scharnier |
| Productnaam | scharnieren set |
| Uitvoering | klepscharnier, nylon buslagerscharnier nylon(schijf)lagerscharnier , kogellagerscharnier |
| Systeem | scharnierblad met opgelaste nok, met OF zonder gezette knoop en rechte-/ OF afgeronde hoeken, montage in de sponning |
| Materiaal | scharnierbladen en nok: staal verzinkt |
| Afmeting | scharnier: 89x89x2,4 , 89x102x2,4 , 89x150x2,4 , 89x79x3 , 89x89x3 , 89x102x3 , 89x125x3 89x150x3 , 89x175x3 , 114x89x3 , 114x150x3 , 114x175x3 mm nok: 17 mm |
| Bevestiging | 4 punts per scharnierblad; in loofhout (RC3): 4,5x45 mm (SKH gecertificeerd) |
| Klasse | *** |
| Montagevoorschrift | 48-024.1 (11-16) |
| Bediening | N.v.t. |
| Oude klasse | ** |
| Artikelnummer(s) | 1113/14/17/32/35/36/38/39-23 V 1411-39-09 , 1415-41-09 , 1541/43/47-23 V 1617/47/67/86/87/88/89-23 V 1817/47/67-23 V |
| Productlogo(s) | AXA / OXLOC / XBL |
| Geschikt voor toepassing | Hout, Deur naar binnen draaiend, Deur naar buiten draaiend, Raam naar binnen draaiend, Raam naar buiten draaiend |
| Toepassing | set voor deuren 5 stuks set voor ramen 4 stuks indien RC 2 volstaat een set van 3 stuks voor ramen en deuren, bevestiging naaldhout: 4x40 mm: loofhout: 4x30 mm |
| PKVW-lijst L1 (BB) | N - Hangnaadbeveiligers en scharnieren |
