Hang- en sluitwerk voor dak en gevelelementen (BRL 3104)
SKG-IKOB productcertificaat
| Nummer | 422.213.01 Bekijk kwaliteitsverklaring (NL) Bekijk kwaliteitsverklaring (ENG) |
| Montagevoorschriften | |
| Productafbeeldingen | |
| Bedrijf |
Aug. Winkhaus GmbH & Co KG August - Winkhaus - Straße 31 D-48291 Telgte Tel: +49 (0) 2504 921-0 E-mail: info@winkhaus.de | Website: www.winkhaus.de |
| Vertegenwoordiging |
|
| Afgiftedatum | 11-06-2021 |
| Productsoort | meerpuntsslot |

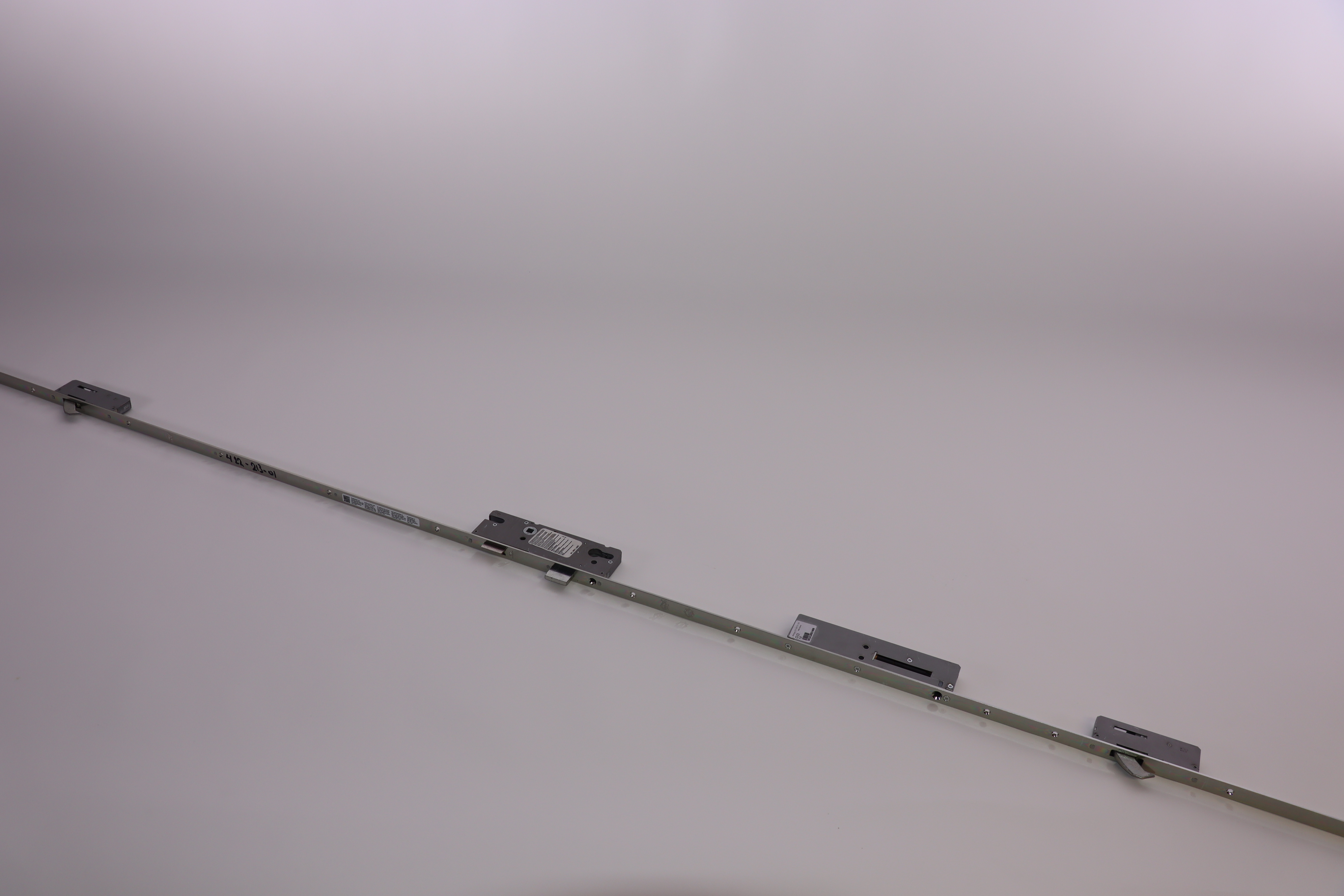

| Productnaam | cilinder-insteekmeerpuntsslot, evt. elektro-mechanisch |
| Uitvoering | 1 voorplaat met hoofdslot met dagschoot en nacht-blokschoot en 2 OF 3 bijkomende haakschoten; 2 type haakschoten, haak dikte 6 mm OF 8 mm |
| Systeem | sleutel, kruk OF elektronisch bediend afsluitbaar d.m.v. 17 mm profielcilinder PC: 72 mm en DM: 55/65 mm |
| Materiaal | voorplaat en slotkasten: staal verzinkt |
| Afmeting | voorplaat: 2105/2115/2250/2400 OF 1772/2090 x 20/24x3 mm slotkasten: 165xdm+18x14 / 113x44x14,5 mm |
| Bevestiging | in loofhout (RC3): voorplaat: 4,5x45 mm (SKH gecertificeerd) |
| Klasse | *** |
| Montagevoorschrift | versie: MA_022017_NL versie: T_blueMotion_OBA_112020_NL |
| Bediening | Mechanische en elektronische bediening |
| Oude klasse | geen |
| Artikelnummer(s) | STV-(BM)-(K)-F20/F24/U22/U24-60/69-M2/3 |
| Productlogo(s) | WINKHAUS |
| Geschikt voor toepassing | Deur naar binnen draaiend, Deur naar buiten draaiend, Hout |
| Toepassing | indien RC2; bevestiging naaldhout 4x50 mm en loofhout: 4x40 mm in combi met sluitkommen (cert.nr.:422.612.01 & 422.613.01) |
| PKVW-lijst L1 (BB) | I - Meerpuntssluitwerk voor houten deuren |
