Sterrenwijzer overzicht
| Afkortingen | |
|---|---|
| ho | hout |
| ku | kunststof |
| me | metaal |
| dbi | deur naar binnen draaiend |
| dbu | deur naar buiten draaiend |
| rbi | raam naar binnen draaiend |
| rbu | raam naar buiten draaiend |
| sch | schuifraam /-deur |
Hang- en sluitwerk voor dak en gevelelementen (BRL 3104)
SKG-IKOB productcertificaat
| Nummer | 405.422.01 |
| Montagevoorschriften | |
| Productafbeeldingen | |
| Bedrijf |
Buva Rationele Bouwproducten BV Bremen 5 2993 LJ Barendrecht Tel: +31 (0)180 697 500 E-mail: info@buva.nl | Website: www.buva.nl |
| Afgiftedatum | 11-10-2021 |
| Productsoort | meerpuntsvergrendeling |

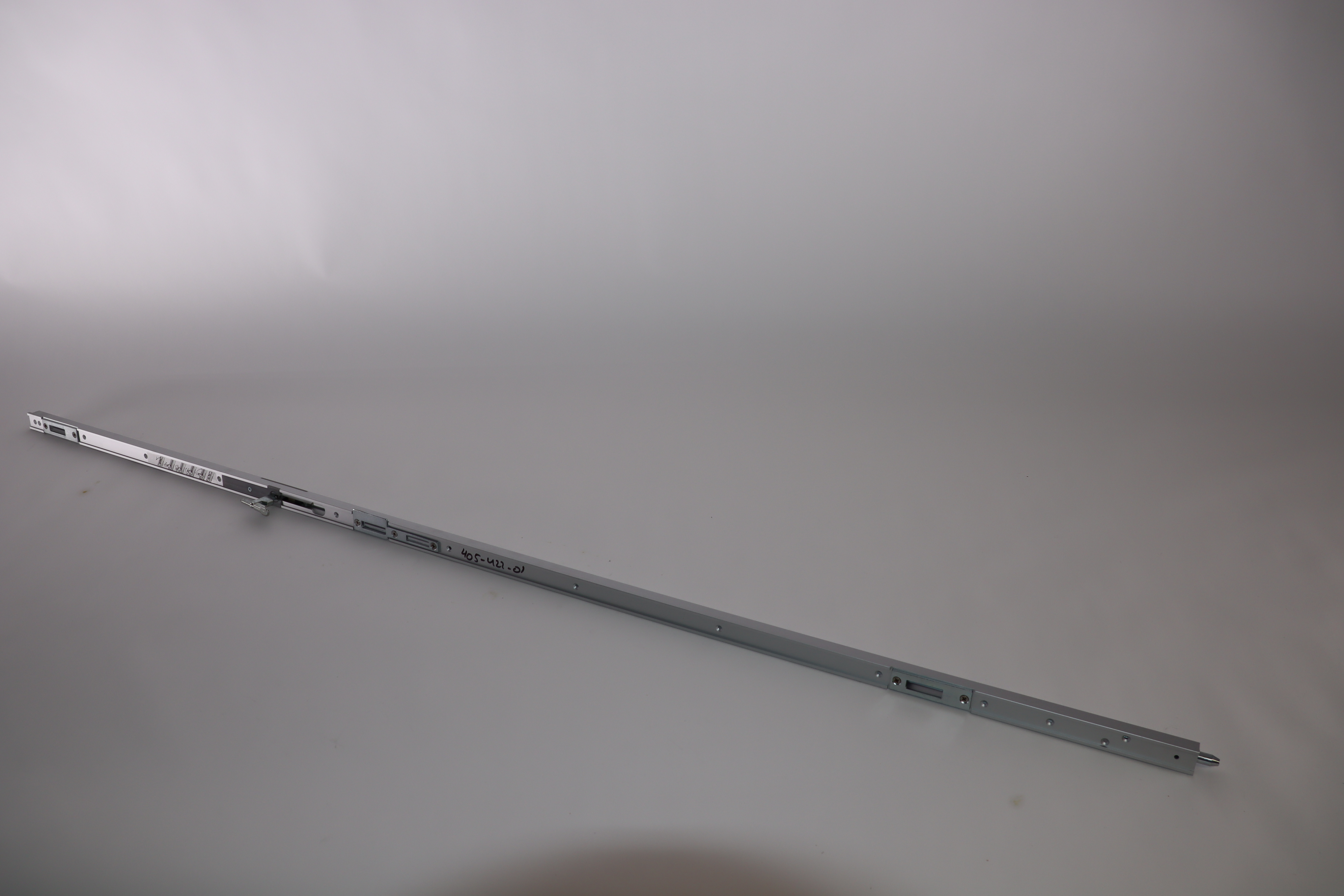

| Productnaam | kant-espagnolet met schootvangers |
| Uitvoering | 1 profiel met 1 bedieningspunt, 3 OF meer schootsparingen inclusief sluitplaten + 2 penschoten met sluitplaten |
| Systeem | kantespagnolet bediend afsluitbaar door actieve vleugel met BUVA meerpuntsslot |
| Materiaal | profiel: aluminium; penschoten en sluitplaten: staal verzinkt |
| Afmeting | U-profiel: 30x24x div.lengte met sluitplaten, dikte 3 mm penschoot: Ø 12x23 mm sluitplaat 211: bi.dr.: 78x20x3 mm sluitplaat 431: bu.dr.: 78x36x3 mm sluitplaat 433: bi/bu.dr.: 96x28x3 mm sluitplaat 450: bi/bu.dr.: 93x36x3 mm sluitplaat 452: bi/bu.dr.: 93x36x3 mm |
| Bevestiging | voorplaat: 4x50 mm sluitplaat 211, bi.dr.: 3X 4x40 mm sluitplaat 431, bu.dr.: 4X 4x40 mm sluitplaat 433, bi/bu.dr.: 4X 4x40 mm sluitplaat 450, bi/bu.dr.: 4X 4x40 mm sluitplaat 452, bi/bu.dr.: 4X 4x40 mm |
| Klasse | ** |
| Montagevoorschrift | SKG Ergo-Duo: 20070037.1074 Rev. D Versie 01 + Sluitplaat 211: 20100023.1009 Rev. A Versie 01 OF Sluitplaat 431: 20100023.1010 Rev. A Versie 01 Sluitplaat 433: RevA04 Sluitplaat 450: RevA04 Sluitplaat 452: RevA01 |
| Bediening | Mechanische bediening |
| Oude klasse | geen |
| Artikelnummer(s) | Ergo-Duo |
| Productlogo(s) | BUVA |
| Geschikt voor toepassing | Deur naar binnen draaiend, Deur naar buiten draaiend, Hout |
| Toepassing | in het passieve vleugeldeel |
| PKVW-lijst L1 (BB) | O - Meerpuntssluitingen voor houten dubbele deuren |
